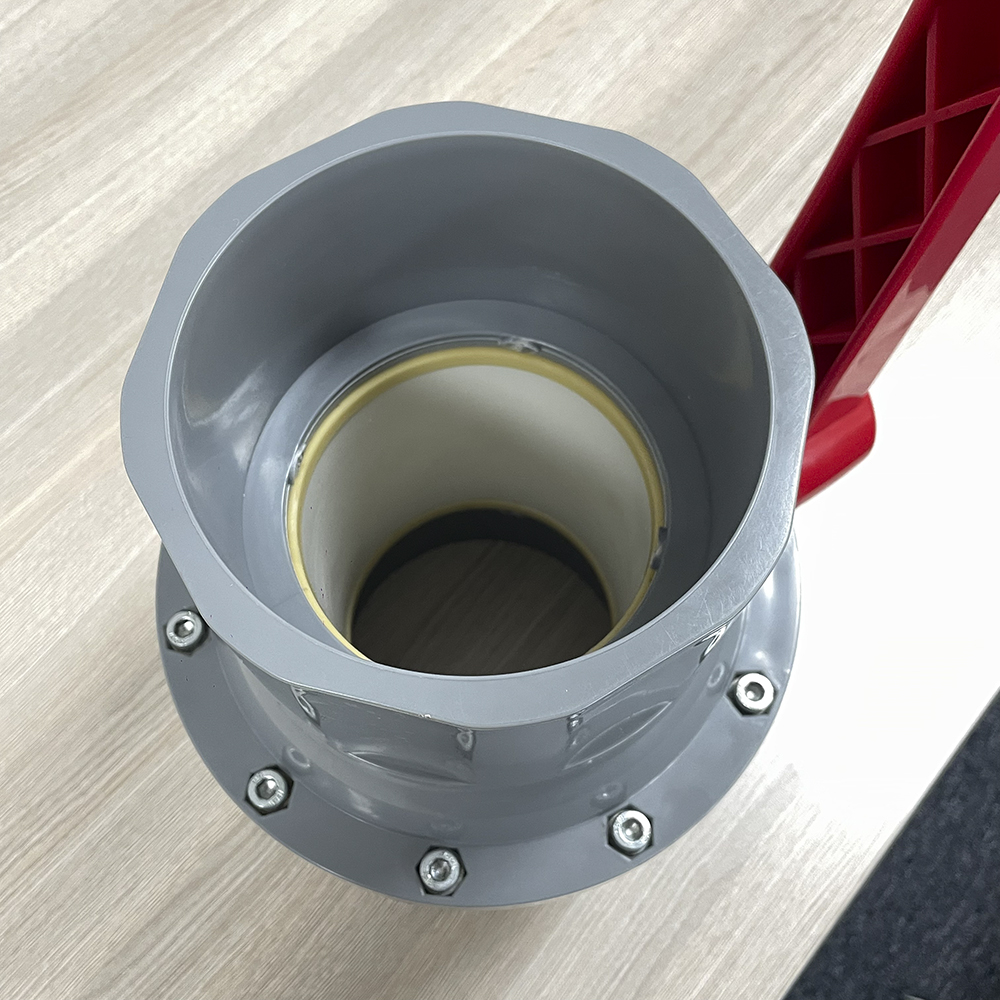

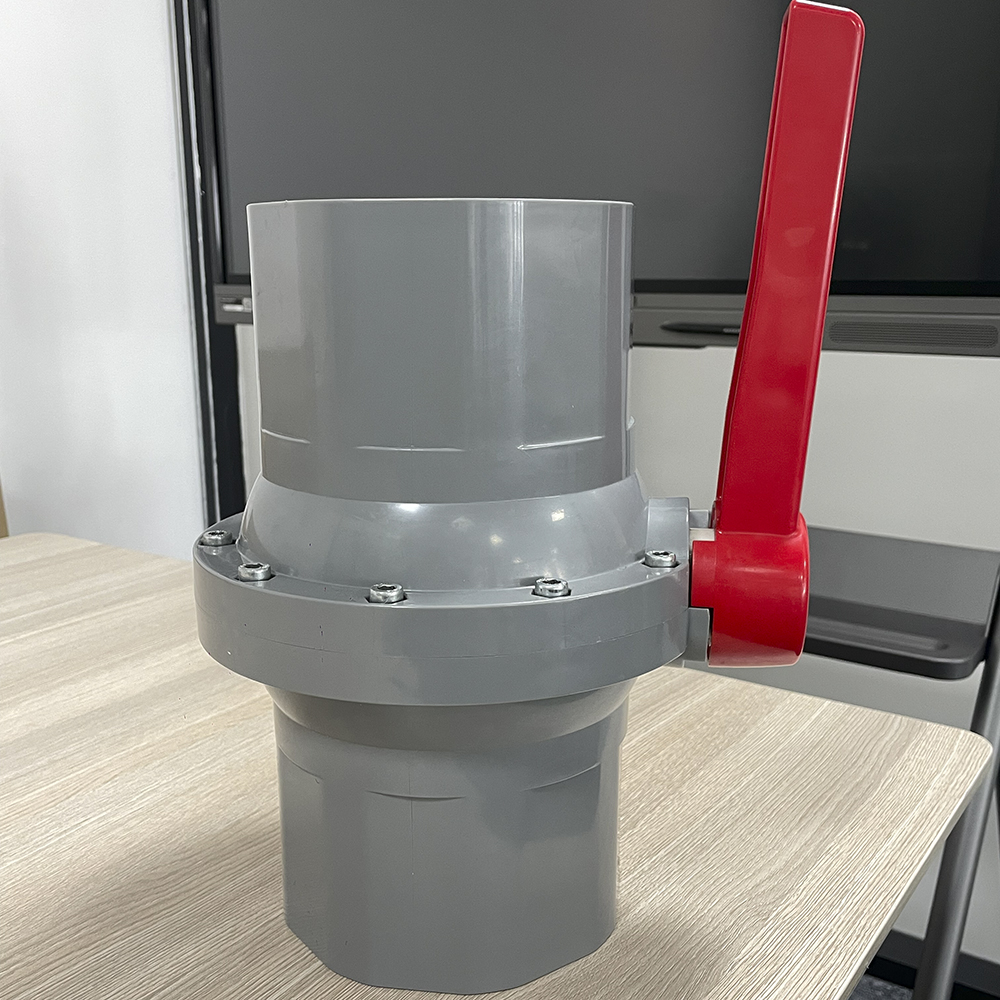

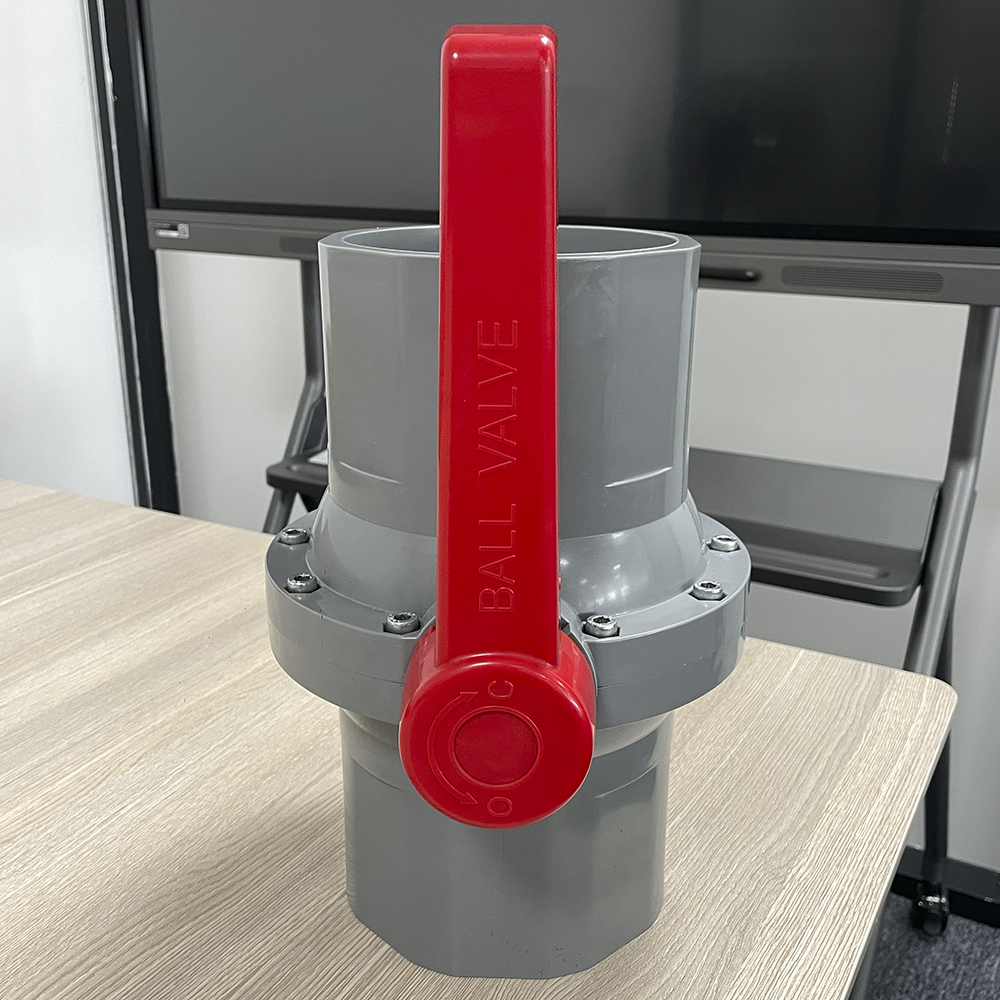

OEM Kualiti Tinggi140MM 160MM 168MM 200MM Keluli Tahan Karat UPVC Injap Bebola Saiz Besar Untuk Projek DN200

Penerangan Ringkas:

Injap bola
1.Warna lembut & reka bentuk padat
2. Operasi Leakproff;
3. Light dan hujung kesatuan memudahkan pemasangan
4. Ekonomi sebagai caj pengangkutan yang lebih murah & hayat kerja yang panjang
5. baik dan kawalan kualiti yang tinggi
6. mesra alam, tidak toksik
7. Cuaca & rintangan lelasan & rintangan kimia yang sangat baik
8. digunakan secara meluas dalam bangunan, pengairan, industri dan kolam renang
9. Pesanan kecil boleh diterima
10. Reka bentuk & logo pelanggan dialu-alukan

Saiz:140MM 160MM 168MM 200MM

Hujung Bersama:ASTM BS DIN ISO JIS

Tekanan kerja:PN16

Hantar e-mel kepada kami

Butiran Produk

Soalan Lazim

Tag Produk

Peta lagenda dan fizikal

singleproducimg

Bahan komponen

spesifikasi bahan

TIDAK.	Bahagian	bahan	QTY
1	BADAN	UPVC,CPVC	1
2	STEM O-Ring	EPDM,FPM(NBR)	1
3	STEM	UPVC,CPVC	1
4	BOLA	UPVC,CPVC	1
5	SEAT SEAL	TPE,TPVC,TPO	2
6	CAP	PVC, ABS	1

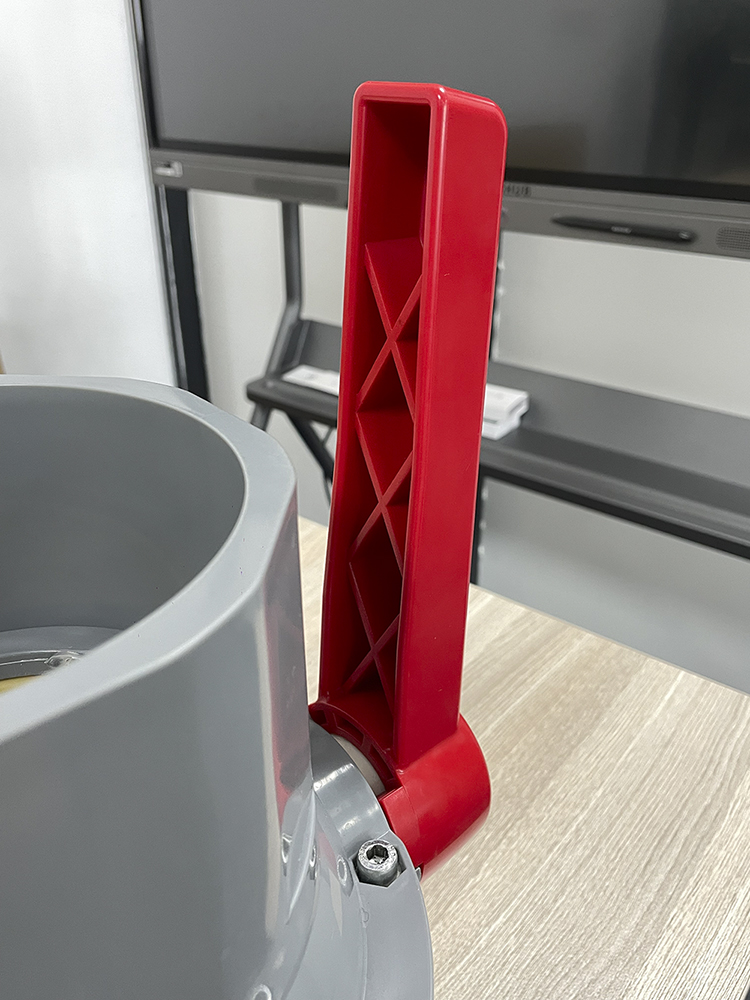

7	PENANGAN	PVC, ABS	1

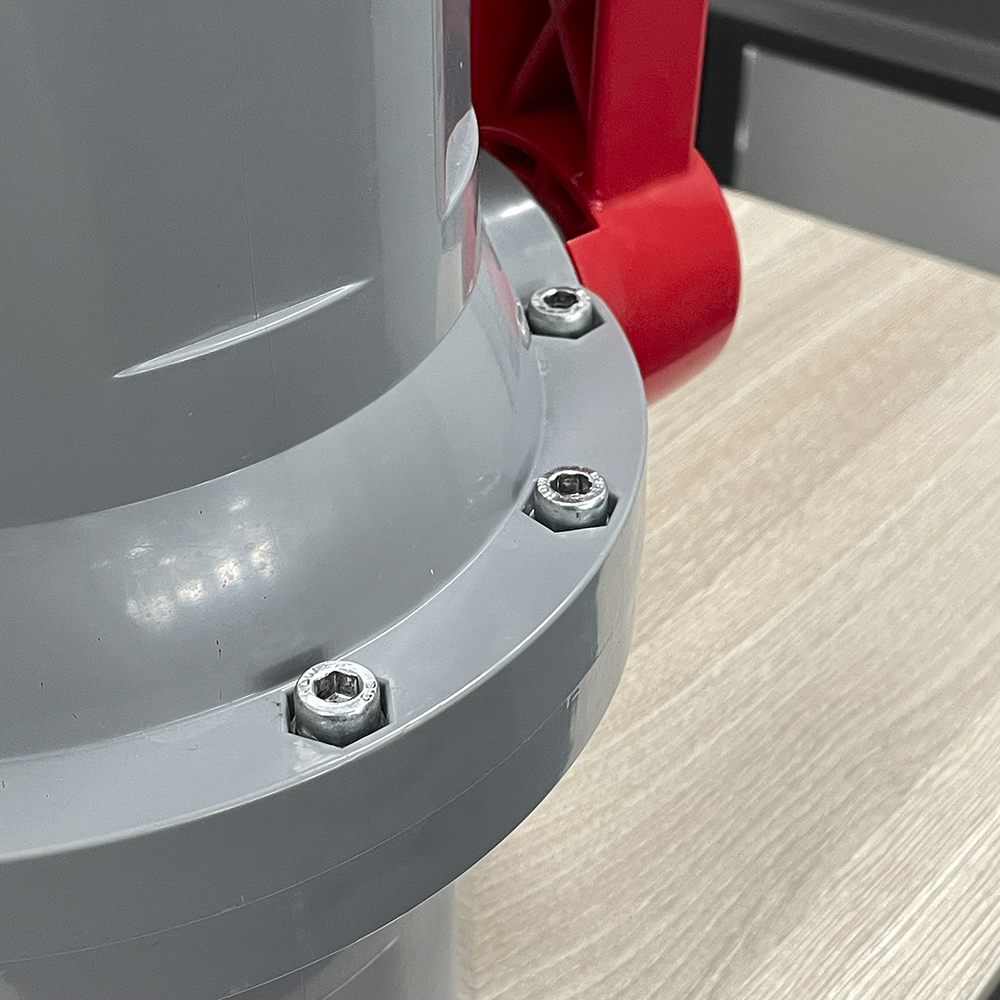

8	Skru	SS304, KELULI	1

Jadual perbandingan parameter saiz model

DIMENSI												Unit
MODEL	DN		15	20	25	32	40	50	65	80	100
	SAIZ		1/2"	3/4"	1"	1-1/4"	1-1/2"	2"	2-1/2"	3"	4"	Inci
	thd./in	NPT	14	14	11.5	11.5	11.5	11.5	8	8	8	mm
	thd./in	BSPT	14	14	11	11	11	11	11	11	11	mm
	JIS	I	20	20	24	26	30	31	45	48	53	mm
		d1	22.3	26.3	32.33	38.43	48.46	60.56	76.6	89.6	114.7	mm
		d2	21.7	25.7	31.67	37.57	47.54	59.44	75.87	88.83	113.98	mm
	ANSI	I	18	20	24	26	30	31	45	48	53	mm
		d1	21.54	26.87	33.65	42.42	48.56	60.63	73.38	89.31	114.76	mm
		d2	21.23	26.57	33.27	42.04	48.11	60.17	72.85	88.7	114.07	mm
	DIN	I	18	20	24	26	30	31	45	48	53	mm
		d1	20.3	25.3	32.3	40.3	50.3	63.3	75.3	90.3	110.4	mm
		d2	20	25	32	40	50	63	75	90	110	mm
	d		15	19	24	30	34	45	55	70	85	mm
	H		37	55	66	73	81	91	99	121	134	mm
	A		68	80	94	100	110	136	170	210	236	mm
	L		77	91	103	111	123	146	178	210	255	mm
	D		32	37.5	44	52	60	74	93	110	135	mm
